| Tên thương hiệu: | ANS |
| Số mẫu: | ANS-RCD-63A |
| MOQ: | 1 cái |
| giá bán: | USD |
| Chi tiết bao bì: | Gói xuất khẩu tiêu chuẩn |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |

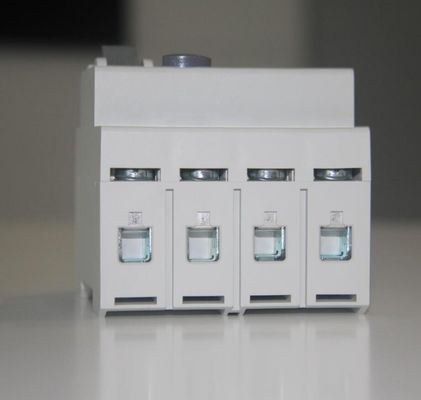

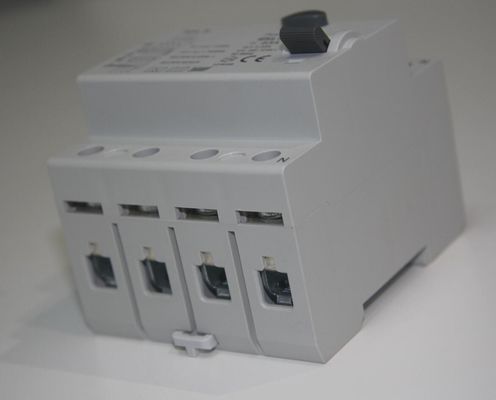

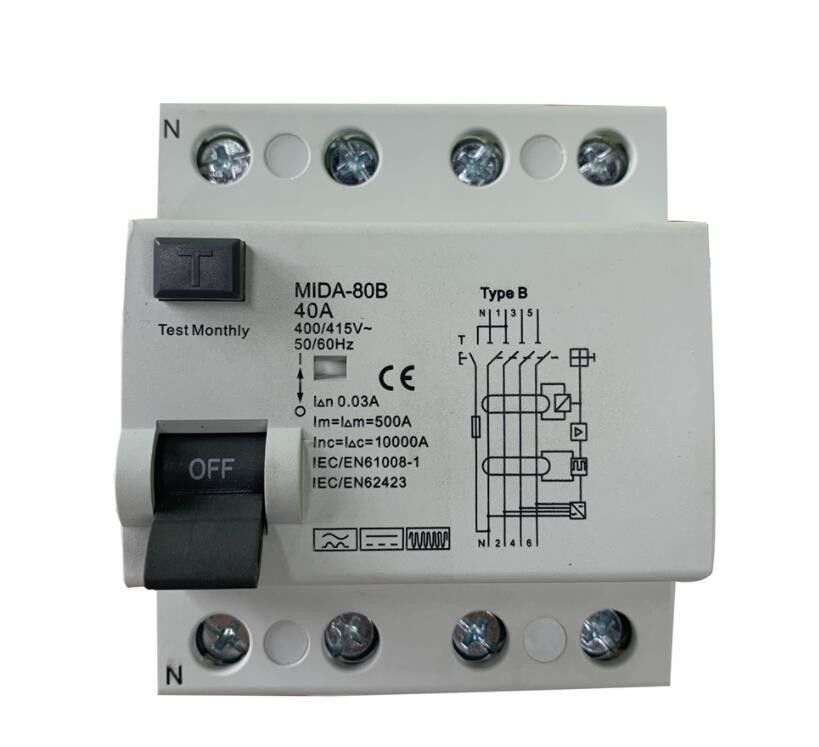

40A 4 cực 30mA Loại B 10KA Bộ ngắt mạch RCD dòng dư
Thiết bị dòng điện dư (RCD) là thiết bị chuyển mạch an toàn.Chúng được thiết kế để cung cấp sự an toàn cho ba loại bảo vệ;
Sự chỉ rõ
| Loại (dạng sóng của rò rỉ trái đất được cảm nhận) | Loại B RCCB |
| Đánh giá hiện tại Trong |
63A
|
| Ba Lan | 4P |
| Điện áp định mức Ue |
2P 240V ~, 4P 415V ~
|
| Điện áp cách điện Ui | 500V |
| Tần số định mức | 50 / 60Hz |
| Dòng hoạt động dư định mức (I n) | 30mA |
| Khả năng tạo và phá vỡ dư định mức (I m) |
500A (In≤40A), 10In (Trong ＞ 40A)
|
| Dòng ngắn mạch Inc = I c | 10000A |
| Cầu chì SCPD | 10000 |
| Giờ giải lao theo tôi n | ≤0,1 giây |
| Điện áp chịu xung định mức (1.5 / 50) Uimp | 4000V |
| Điện áp thử nghiệm điện môi ở tần số cảm ứng.trong 1 phút | 2,5 kV |
| Cuộc sống điện | 2.000 chu kỳ |
| Cuộc sống cơ khí | 4.000 chu kỳ |
Cài đặt
| Chỉ báo vị trí liên hệ | đúng |
| Trình độ bảo vệ | IP20 |
| Nhiệt độ môi trường (với mức trung bình hàng ngày ≤35 ° C) | -5 ° C ~ + 40 ° C |
| Nhiệt độ bảo quản | -25 ° C ~ + 70 ° C |
| Loại kết nối đầu cuối | Thanh cái kiểu cáp / Pin / Thanh cái kiểu chữ U |
| Kích thước đầu cuối trên / dưới cho cáp | 35mm2 18-3AWG |
| Kích thước đầu cuối trên / dưới cho thanh cái | 35mm2 18-3AWG |
| Siết chặt mô-men xoắn | 2,5Nm 22 inch-lbs |
| Gắn | Trên đường ray DIN EN60715 (35mm) bằng thiết bị kẹp nhanh |
| Sự liên quan |
Cung cấp điện theo cả hai hướng
|
Phạm vi hiện tại đi
|
Vấp ngã
|
Góc trễ
|
Tôi △ n ＞ 0,01A
|
I △ n≤0.01A
|
|
Hiện hành
|
0 °
|
0,35I △ n≤I △ ≤1,4I △ n
|
0,35I △ n≤I △ ≤2I △ n
|
|
Phạm vi
|
90 °
|
0,25I △ n≤I △ ≤1,4I △ n
|
0,25I △ n≤I △ ≤2I △ n
|
|
135 °
|
0,11I △ n≤I △ ≤1,4I △ n
|
0,11I △ n≤I △ ≤2I △ n
|
| Dạng sóng có thể phát hiện | Nhạy cảm với dòng điện một chiều | Bằng chứng dòng điện tăng vọt |
| Lớp B Tripping được đảm bảo cho dòng dư xoay chiều hình sin. |
Chúng phản ứng với dòng điện sự cố AC và xung DC đạt đến 0 hoặc gần như 0 trong một khoảng thời gian của tần số nguồn điện. |
Khả năng tăng đột biến của RCCB. Không bị vấp ở các sóng dòng điện tăng 8/20 υs được tiêu chuẩn hóa theo VDE 0432 Phần 2 với giá trị dòng điện tăng lên đến 250A. |
Ảnh hưởng của dòng điện dư DC đối với RCD là gì?
có thể đáng suy nghĩ về một số mẫu máy kiểm tra trở kháng vòng lặp nối đất cũ hơn, điều này có thể khiến RCD hoạt động không chủ ý.Để ngăn chặn điều này, một số loại thiết bị thử nghiệm trở kháng vòng lặp sự cố nối đất đã áp đặt dòng điện một chiều lên dòng điện thử nghiệm xoay chiều.Dòng điện một chiều này bão hòa lõi từ của RCD ngăn không cho nó vấp trong điều kiện thử nghiệm.
Trong trường hợp thiết bị tạo ra phần tử DC dư, ví dụ, bộ truyền động tốc độ thay đổi được kết nối với hệ thống lắp đặt điện, thành phần DC có thể bão hòa lõi từ và làm mù hoặc khóa RCD một cách hiệu quả.Điều này được gọi là 'chói mắt' và có thể ngăn RCD hoạt động hoặc giảm độ nhạy dẫn đến tình huống nguy hiểm.
Đơn xin
Địa điểm xây dựng
Cơ sở nông nghiệp và làm vườn
Tiến hành các vị trí bị hạn chế di chuyển
Công viên lưu động và cắm trại
Triển lãm và gian hàng
Đèn ngoài trời
Marinas
Địa điểm y tế
Nguồn cung cấp năng lượng cho hệ thống quang điện mặt trời
Đơn vị di động hoặc có thể vận chuyển
Lắp đặt sạc xe điện
Lắp đặt tạm thời cho các cấu trúc, thiết bị giải trí và gian hàng tại khu hội chợ, công viên giải trí và rạp xiếc, và
Hệ thống sưởi sàn và trần.
Chứng nhận: TUV
|
|
