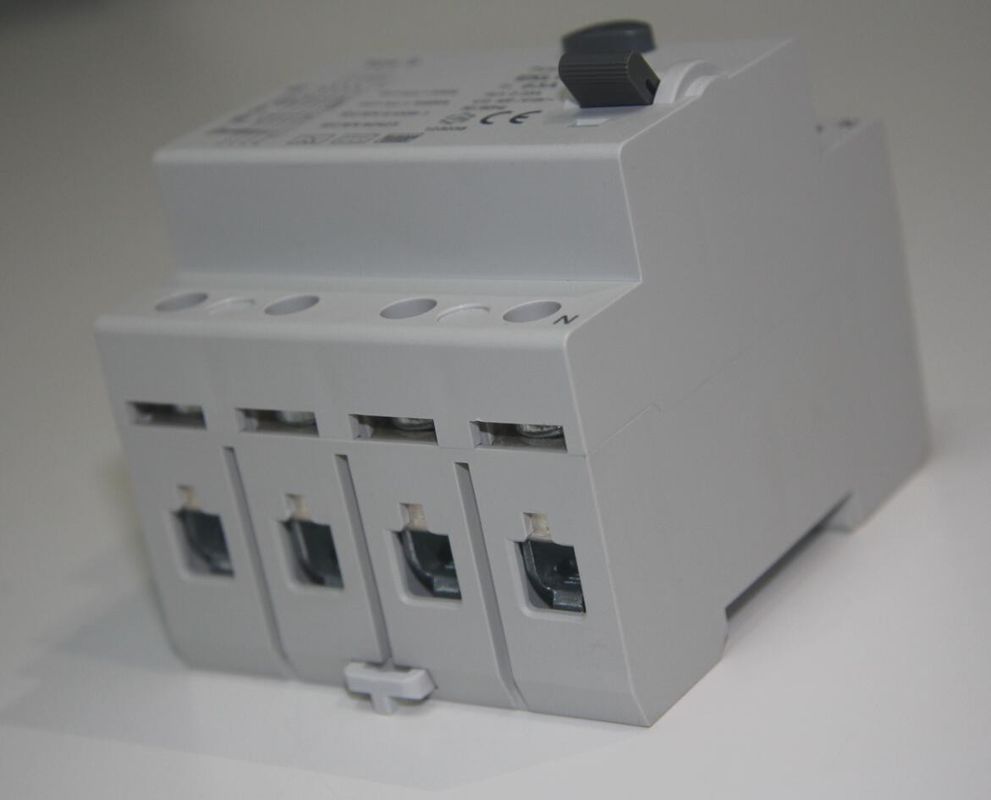

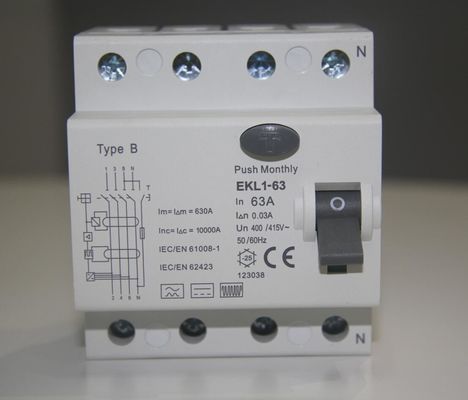

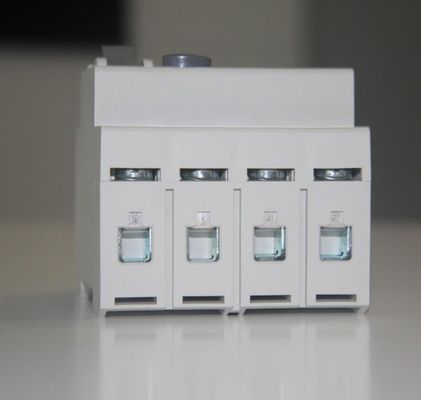

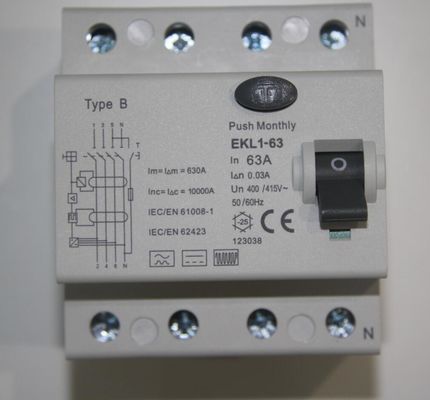

40A 4 cực 30mA Loại B 10KA Bộ ngắt mạch RCD dòng dư

Chi tiết nhanh

Loại B RCD ngoài AC thông thường, có thể phát hiện dòng điện rò rỉ đất DC tần số cao và DC thuần túy.Giảm nguy cơ hỏa hoạn và hoặc điện giật thông qua việc tự động ngắt nguồn cung cấp điện dựa vào việc lựa chọn đúng loại RCCB EKL1-63B.

Sự chỉ rõ

Cài đặt

Phạm vi hiện tại đi

Dạng sóng có thể phát hiện	Nhạy cảm với dòng điện một chiều	Bằng chứng dòng điện tăng vọt
Lớp B Tripping được đảm bảo cho dòng dư xoay chiều hình sin.	Chúng phản ứng với dòng điện sự cố AC và xung DC đạt đến 0 hoặc gần như 0 trong một khoảng thời gian của tần số nguồn điện.	Khả năng tăng đột biến của RCCB. Không bị vấp ở các sóng dòng điện tăng 8/20 υs được tiêu chuẩn hóa theo VDE 0432 Phần 2 với giá trị dòng điện tăng lên đến 250A.

Đơn xin

• Cài đặt EV & PV
• Bộ chuyển đổi tần số
• Cài đặt UPS
• Bộ chuyển đổi điện tần số cao
• Tủ cấp điện công trường
• EKL1-63 Loại B RCD có thể phát hiện AC hình sin, DC xung, hỗn hợp đa tần số cũng như dòng dư DC trơn.Ngoài ra, các điều kiện vấp ngã được xác định với các tần số khác nhau từ 50Hz đến 1kHz.Trong mạng phân phối điện xoay chiều, dòng điện dư một chiều thuần có thể chủ yếu được tạo ra từ các mạch chỉnh lưu ba pha, nhưng cũng có thể từ một số bộ chỉnh lưu một pha cụ thể.MIDA-80B Loại B RCD được thiết kế để sử dụng cho các tải có bộ chỉnh lưu ba pha , chẳng hạn như ổ đĩa tốc độ thay đổi, hệ thống PV, trạm sạc EV và thiết bị y tế.

Hàm số

• Bộ ngắt mạch Loại B Điều khiển các mạch điện.
• Bảo vệ mọi người khỏi các tiếp xúc gián tiếp và bảo vệ bổ sung chống lại các tiếp xúc trực tiếp.
• Bảo vệ các công trình lắp đặt khỏi nguy cơ hỏa hoạn do lỗi cách điện. Bộ ngắt mạch dòng điện dư được sử dụng trong nhà ở, khu vực cấp ba và công nghiệp Lựa chọn Dạng sóng có thể phát hiện
• Lớp B Tripping được đảm bảo cho dòng điện dư AC hình sin Dòng điện một chiều bất thường,
• dòng điện hình sin xoay chiều lên đến 1000Hz, tạo xung trực tiếp dư EKL1-63B
• dòng điện và cho dòng điện trực tiếp êm dịu, cho dù được đặt đột ngột hoặc tăng từ từ.
• Độ nhạy vấp 30mA -bảo vệ bổ sung chống tiếp xúc trực tiếp EKL1-63B.
• Thời gian vấp ngã tức thời, Nó đảm bảo vấp ngã tức thời (không có thời gian trễ).

Xây dựng và tính năng

• Vẻ ngoài thanh lịch;nắp và tay cầm hình vòng cung giúp thao tác thoải mái.
• Cửa sổ chỉ thị vị trí liên hệ
• Bìa trong suốt được thiết kế để mang nhãn.
• Trong trường hợp quá tải để bảo vệ mạch, RCCB xử lý các chuyến đi và nằm ở vị trí trung tâm, cho phép giải pháp nhanh chóng cho đường dây bị lỗi.Tay cầm không thể ở vị trí như vậy khi vận hành bằng tay.Cung cấp khả năng bảo vệ chống lại sự cố chạm đất / dòng rò rỉ và chức năng cách ly.
• Khả năng chịu đựng dòng ngắn mạch cao EKL1-63B
• Áp dụng cho thiết bị đầu cuối và kết nối thanh cái loại pin / ngã ba
• Được trang bị các thiết bị đầu cuối kết nối được bảo vệ bởi thiết bị ngắt EKL1-63B RCCB
• Các bộ phận bằng nhựa chống cháy chịu được nhiệt độ bất thường và va đập mạnh
• Tự động ngắt mạch khi xảy ra sự cố chạm đất / dòng rò và vượt quá độ nhạy định mức.Độc lập với nguồn điện và điện áp đường dây, và không bị can thiệp từ bên ngoài, dao động điện áp EKL1-63B RCCB một cực với hai đường dẫn dòng điện;RCCB hai cực;RCCB ba cực;RCCB ba cực với bốn đường dẫn dòng điện, Bộ ngắt mạch dòng điện RCCB bốn cực

Chứng nhận: TUV
